W1140
Wiellader voor wijngaarden
Ruimtebesparend ontwerp
configuratie met laag zwaartepunt
Compacte draaicirkel
Dynamische prestatie-uitvoer
- Overzicht
- Technische gegevens
- Configuraties
Productintroductie
De compacte lader voor Europese landbouwbedrijven, uitgerust met een vorkaanbouwdeel, is speciaal ontwikkeld voor kleine en middelgrote landbouwbedrijven in Europa. Hij blinkt uit in het hanteren van pallets, het stapelen van voer en het verplaatsen van landbouwmachines. De verstelbare vorkbreedte is geschikt voor verschillende palletformaten en het stabiele hefsysteem van de lader garandeert een veilige werking. De lader voldoet aan de EU-milieuregelgeving en kenmerkt zich door een laag brandstofverbruik en een laag geluidsniveau, waardoor hij geschikt is voor langdurig gebruik op landbouwbedrijven. Deze praktische combinatie verbetert de efficiëntie van de logistieke processen op de boerderij aanzienlijk.
Productspecificaties
Nominaal motorvermogen (kW/pk): 18,4/25
Bedrijfsgewicht (kg): 1720
Kantelbelasting met bak - machine recht (kg): 650
Draaipunt van de emmer: 520
Toepassingen

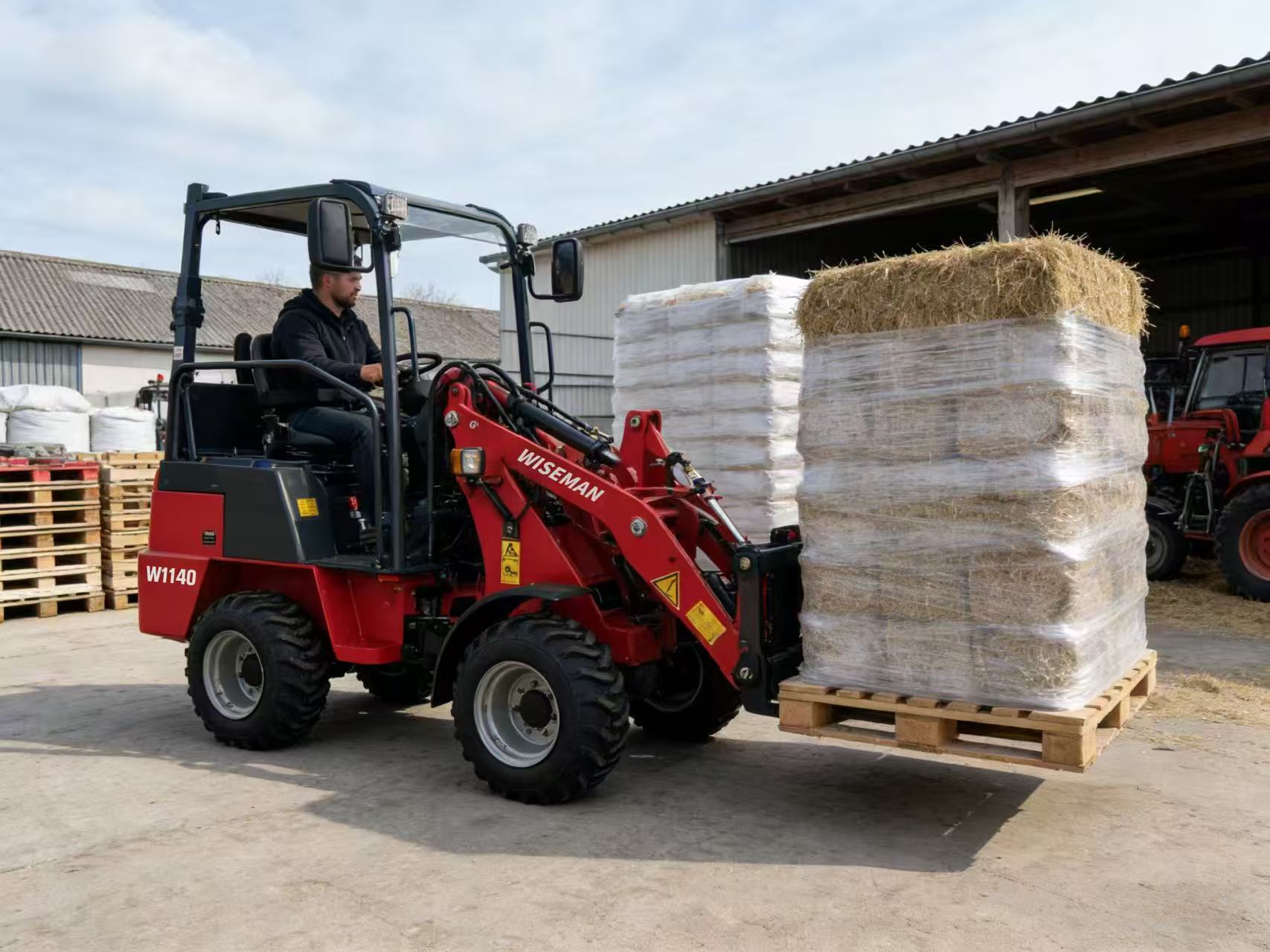

1. Compacte wiellader voor het hanteren van palletladingen op de boerderij Geschikt voor vorkheftrucks en wendbaar, verplaatst stabiel alle gepalletiseerde goederen over erven en opslagruimten. |
|

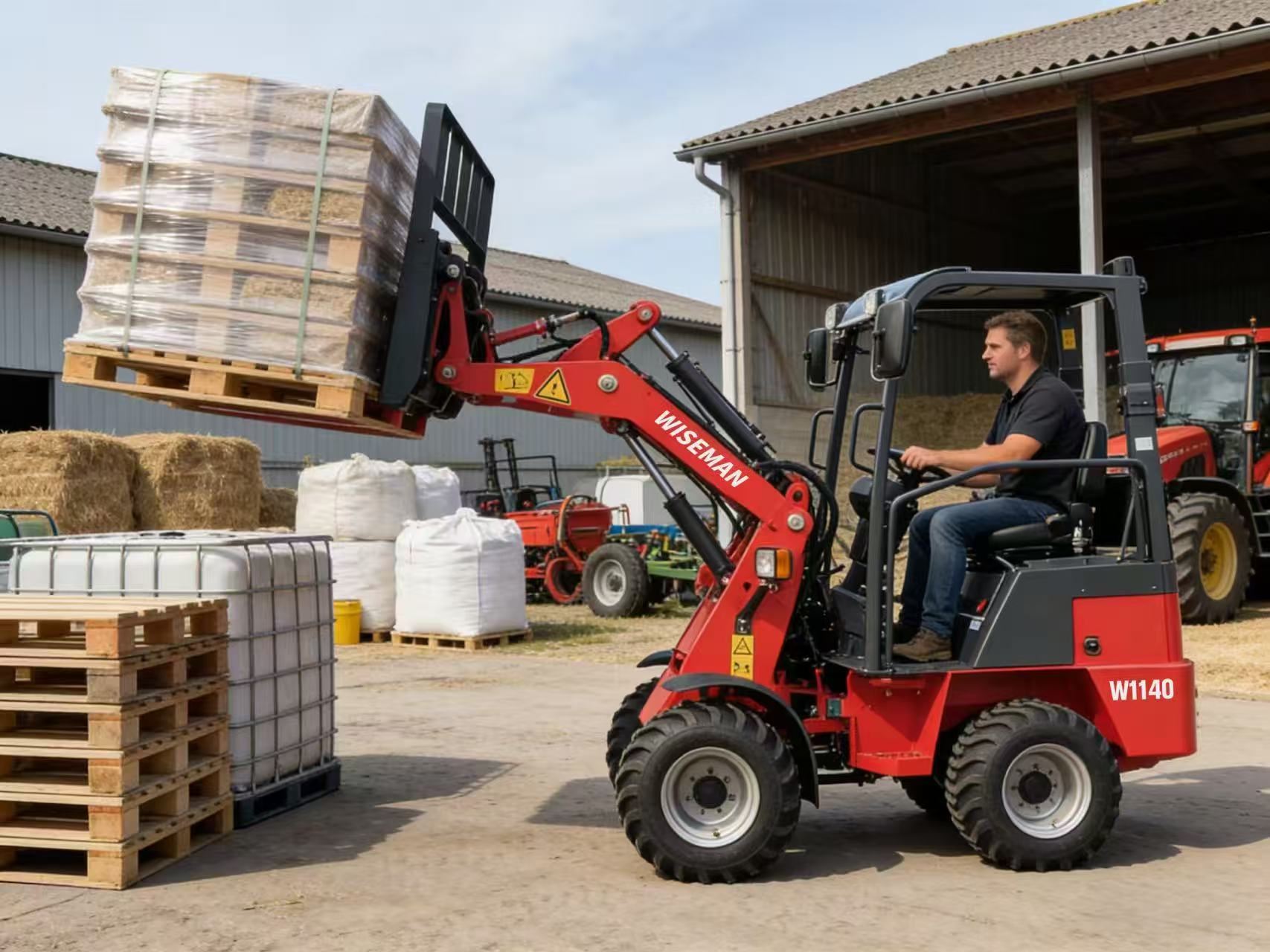

2. Transport van gepalletiseerde landbouwproducten – Compacte wiellader Uitgerust met vorkaanbouwdelen is deze compacte wiellader uitermate geschikt voor het hanteren van palletladingen op de boerderij. Hij manoeuvreert moeiteloos in krappe ruimtes en transporteert veilig gepalletiseerd voer, zaden en landbouwbenodigdheden tussen velden, schuren en silo's. |
|
Technische gegevens voor de W1140 compactlader |
|
Motor |
|
Merk/model |
Perkins 403J-11 of Kubota D1105 |
Type: |
3 cilinders, waterkoeling |
Vermogen |
18,4 kW (25 pk) / 2800 tpm |
Verplaatsing |
1,13 L |
Emissienorm: |
Eurofase V |
Aandrijfsysteem |
|
Type schijf |
Hydrostatisch |
Versnellingspook |
Elektrische, traploze transmissie (CVT) |
Reissnelheid |
0-12 km/u |
Elektrisch systeem |
|
Bedrijfsspanning |
12V |
Batterijcapaciteit |
60Ah |
Vermogen van de dynamo |
40Ah |
Hydraulisch systeem |
|
Max.Drive Hydrauliek Werkdruk |
25 MPa |
Max. aandrijfhydraulisch afvoervolume |
91 l/min |
Maximale werkdruk hydrauliek |
180 bar |
Max. werkvolume hydraulische afvoer |
32 l/min |
Hefduur van de giek |
3,1s |
Automatische nivelleringsfunctie |
Ja |
Gewicht |
|
Bedrijfsgewicht |
1720 kg |
Kantelende lading met bak - Rechte machine: |
650 kg |
Kantelende lading met bak - machine draaibaar: |
450 kg |
Inhoud van de emmer |
0,23 m3 |
Maximale hefkracht |
650 kg |
Bijvulcapaciteit |
|
Brandstoftank |
26L |
Hydraulische olietank |
40L |
Remsysteem |
|
Bedrijfsrem |
Transmissie Trommelrem |
Parkeerrem |
Bedrijfs- en parkeerrem in de aandrijflijn |
Bandenmaat |
26x12-12AS |
Machineafmetingen (mm) |
|
Totale lengte inclusief bak |
3640 |
Totale lengte zonder emmer |
2700 |
Draaipunt van de bak naar het midden van de as |
520 |
Wielbasis |
1328 |
Achteroverhang |
770 |
Hoogte tot de bovenkant van de luifel |
2110 |
Zithoogte |
1100 |
Werkbereik (mm) |
|
Totale werkhoogte |
3080 |
Maximale hefhoogte |
2640 |
Overlaadhoogte |
2285 |
Dumphoogte |
2030 |
Graafdiepte |
120 |
Totale breedte |
1300 |
Wiel spoor |
910 |
Bodemvrijheid |
180 |
Maximale draaicirkel |
2235 |
Buitenste draaicirkel |
2020 |
Binnenste draaicirkel |
860 |
Articulatiehoek |
51° |
Kantelhoek bij maximale hefhoogte |
52° |
Dumphoek |
35° |
|
1. Motor: KUBOTA D1105 (Euro 5), Optioneel: Perkins |
|
2. Hydraulisch systeem: Duitse Rexroth-pomp, Gerotor-motor, binnenlandse kleppen; 1 pomp + 2 motoren, Inching-functie |
|
3. Boomfunctie: zwevende functie (optioneel) |
|
4.Besturingssysteem: elektronische bedieningshendels met geïntegreerde vooruit/achteruit-knoppen 5. (Hoge/lage snelheid optioneel) |
|
6. Rem-inching-functie (optioneel) |
|
7. Zitsensor (optioneel) |
|
8. Verlichting: richtingaanwijzers, LED-werklampen |
|
9.EU-standaard hydraulische snelkoppeling, snelle verandering, maatwerk ondersteund |
|
10. Banden:31,5*15-15,5 |
|
11. Canopy: EPS, afneembaar, opvouwbaar en afsluitbaar. |
1. Lichtgewicht vierkante emmer Kernfuncties: De bovenrand van de bak ligt gelijk met de bodem voor eenvoudige bediening; de verlengde basis en verhoogde zijwanden vergroten de capaciteit voor materiaalverwerking; voorzien van een slijtvaste schraaprand. |
|
||
Parameter |
Waardebereik |
||
Breedte |
870 mm-1050 mm |
||
Capaciteit |
0,28M3-0,54M3 |
||
Gewicht |
110 kg-150 kg |
||
|
2. Lichtgewicht ronde emmer Kernfuncties: Verstevigd ontwerp, speciaal ontwikkeld voor lichtgewicht materialen; de bovenrand is parallel aan de onderrand voor eenvoudige bediening; de verlengde bodem en verstevigde gebogen zijwanden vergroten de capaciteit, met overloopbeveiliging om lekkage te minimaliseren; de slijtvaste schraaprand is indien nodig vervangbaar. |
||
Parameter |
Waardebereik |
||
Breedte |
870 mm-1050 mm |
||
Capaciteit |
0,28M3-0,54M3 |
||
Gewicht |
110 kg-150 kg |
||
3. Aardemmer
Kernfuncties: Twee cilinders zorgen voor een hoge grijpkracht; de zijdelen van de bak zijn afneembaar; voorzien van een slijtagearme schraaprand. |
|
||
Parameter |
Waardebereik |
||
Breedte |
920 mm-1150 mm |
||
Capaciteit |
0,20 m³ - 0,32 m³ |
||
Gewicht |
135 kg - 175 kg |
||
|
4. Grijpbak met afneembare zijdelen
Kernfuncties: Sterke grijpkracht dankzij twee cilinders; zijpanelen van de bak zijn afneembaar; voorzien van een slijtvaste schraaprand. |
||
Parameter |
Waardebereik |
||
Breedte |
1150 mm-1550 mm |
||
Capaciteit |
0,23M3-0,36M3 |
||
Gewicht |
280 kg - 320 kg |
||

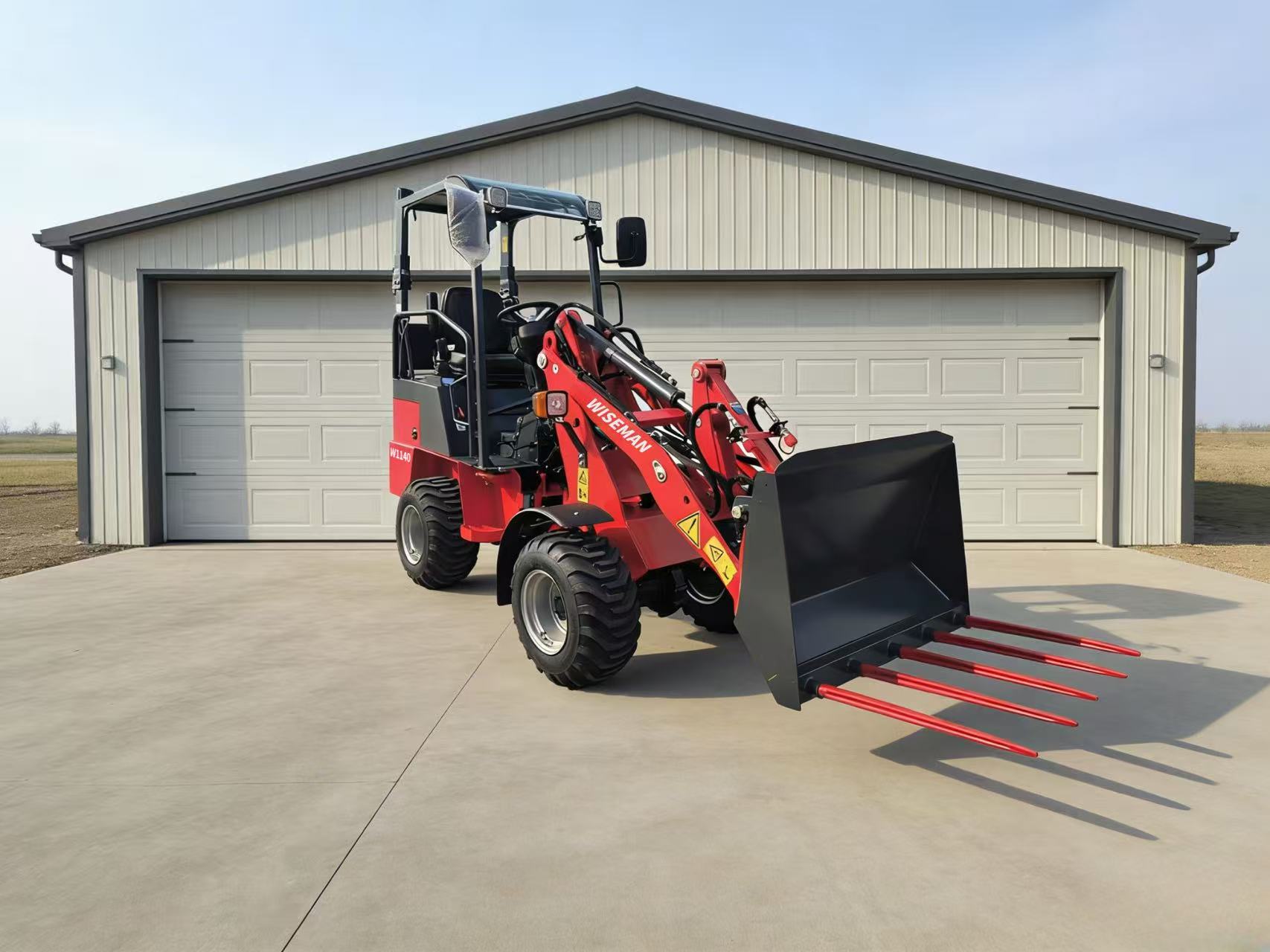

5. Multifunctionele emmer
Kernfuncties: Aanpasbaar aan diverse taken (scheppen, laden, grijpen); te openen voor het legen om de kiephoogte te vergroten; voorzien van een slijtvaste schraaprand en tanden. |
|
||
Parameter |
Waardebereik |
||
Breedte |
1150 mm-1550 mm |
||
Capaciteit |
0,23M3-0,36M3 |
||
Gewicht |
280 kg - 320 kg |
||
