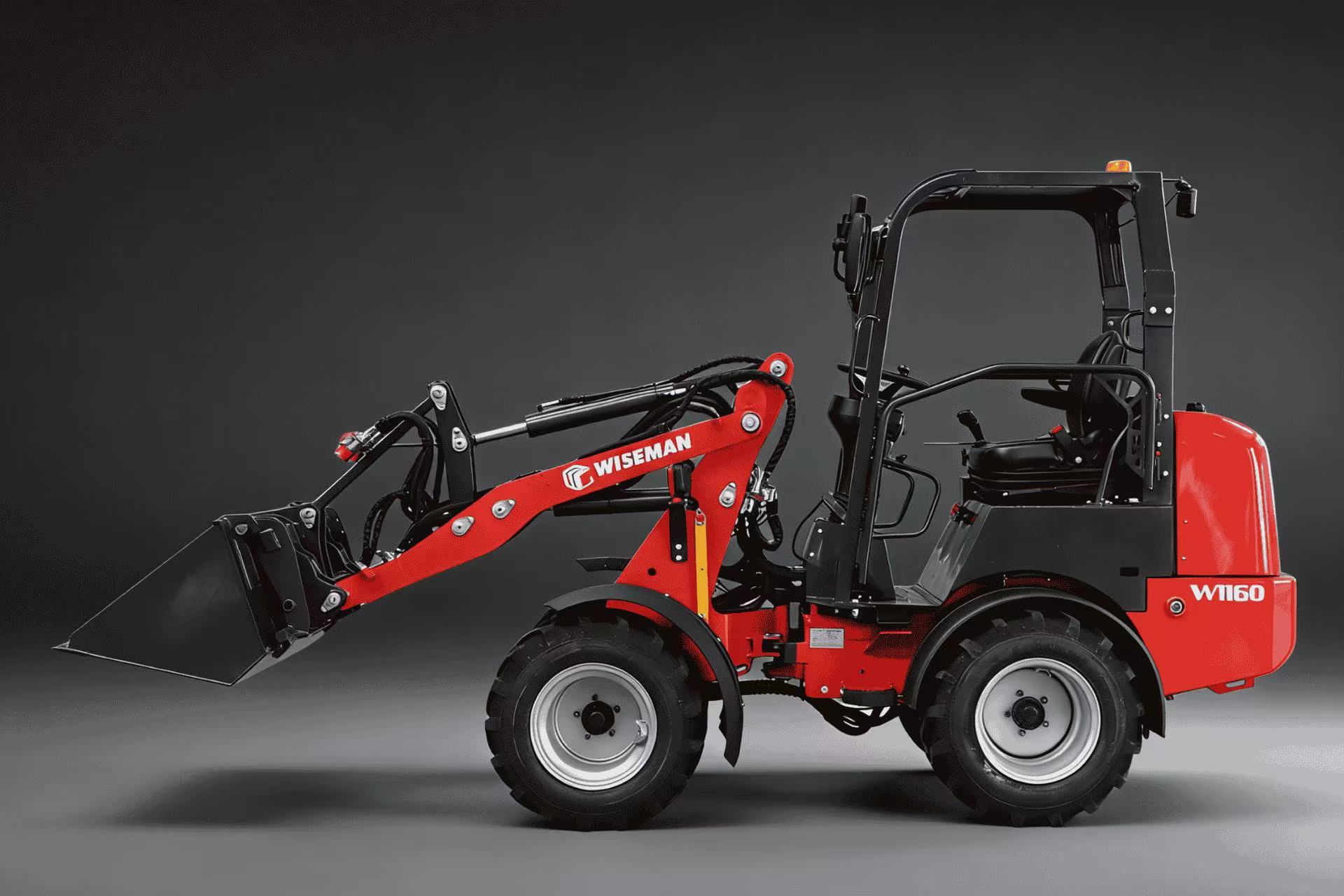

W1160
Perfecte 4WD wiellader
Slank, compact chassisontwerp
Geoptimaliseerd lager zwaartepunt
Uitstekende prestaties bij kleine draaicirkels
Soepele en efficiënte prestaties
- Overzicht
- Technische gegevens
- Configuraties
Productintroductie
Speciaal ontworpen voor zware en complexe werklocaties! De W1160 combineert het befaamde hydraulische systeem en de hydrostatische transmissie van Rexroth, wat zorgt voor consistente, krachtige prestaties met snelle en nauwkeurige bediening. Van het opruimen van zwaar puin en houtkap tot materiaalverwerking, deze machine overwint moeiteloos veeleisende uitdagingen, zelfs in de meest extreme omstandigheden.
Productspecificaties
Nominaal motorvermogen (kW/pk): 18,4 kW/2800 tpm
Bedrijfsgewicht (kg): 1850 kg
Kantelbelasting met bak - machine recht (kg): 850 kg
Draaipunt van de emmer: 520
Toepassingen

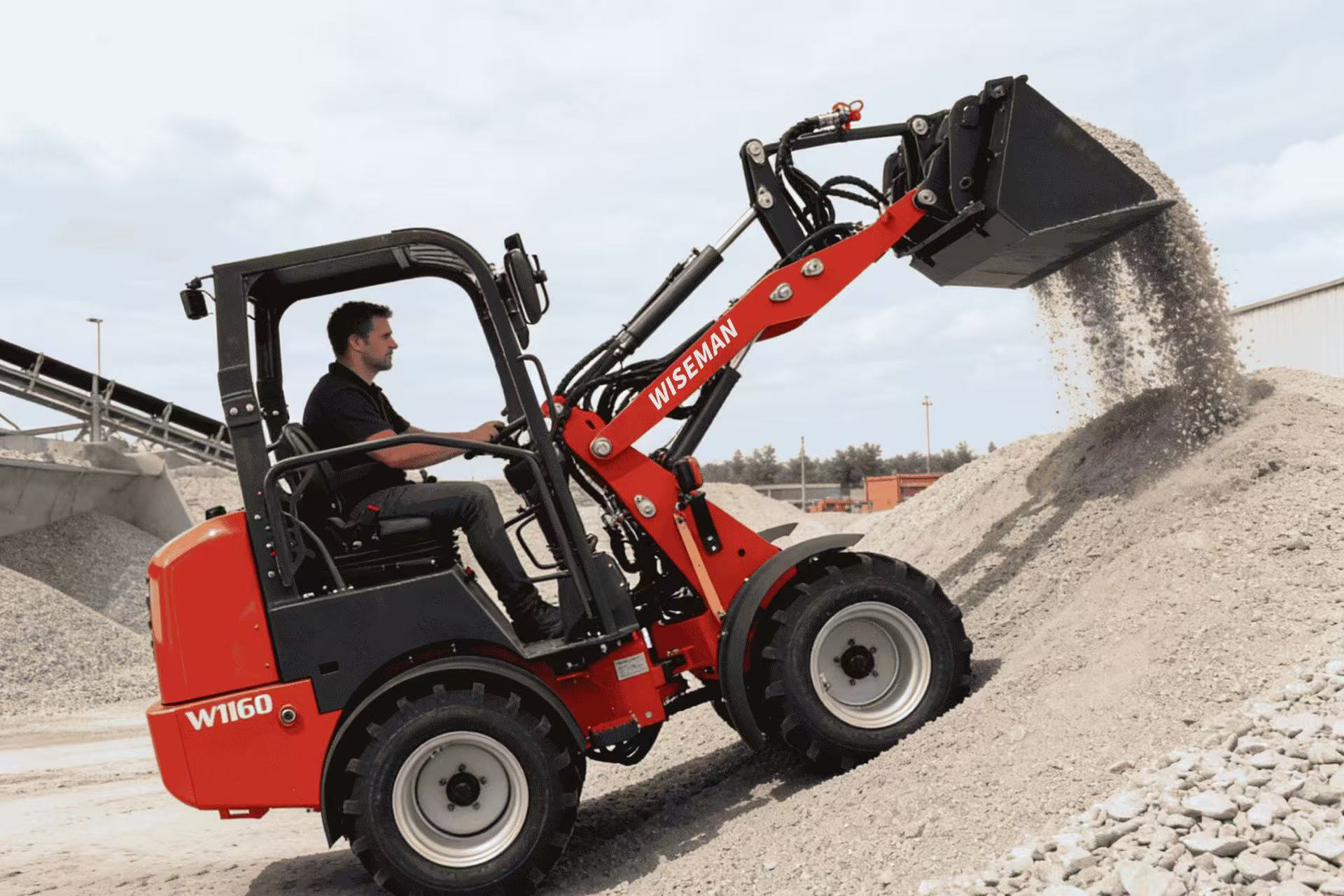

Efficiënte laders voor het verplaatsen van zand en grond op locatie in Europa Deze wielladers zijn speciaal gebouwd voor het verplaatsen van zand, grond en aggregaten op Europese bouwplaatsen. Ze rijden stabiel op oneffen terrein, verwerken bulkmaterialen snel en verhogen de snelheid van materiaalverwerking op de bouwplaats aanzienlijk. Ze zijn eenvoudig te bedienen, duurzaam en verminderen effectief de handarbeid, waardoor de bouw soepel verloopt. |
|

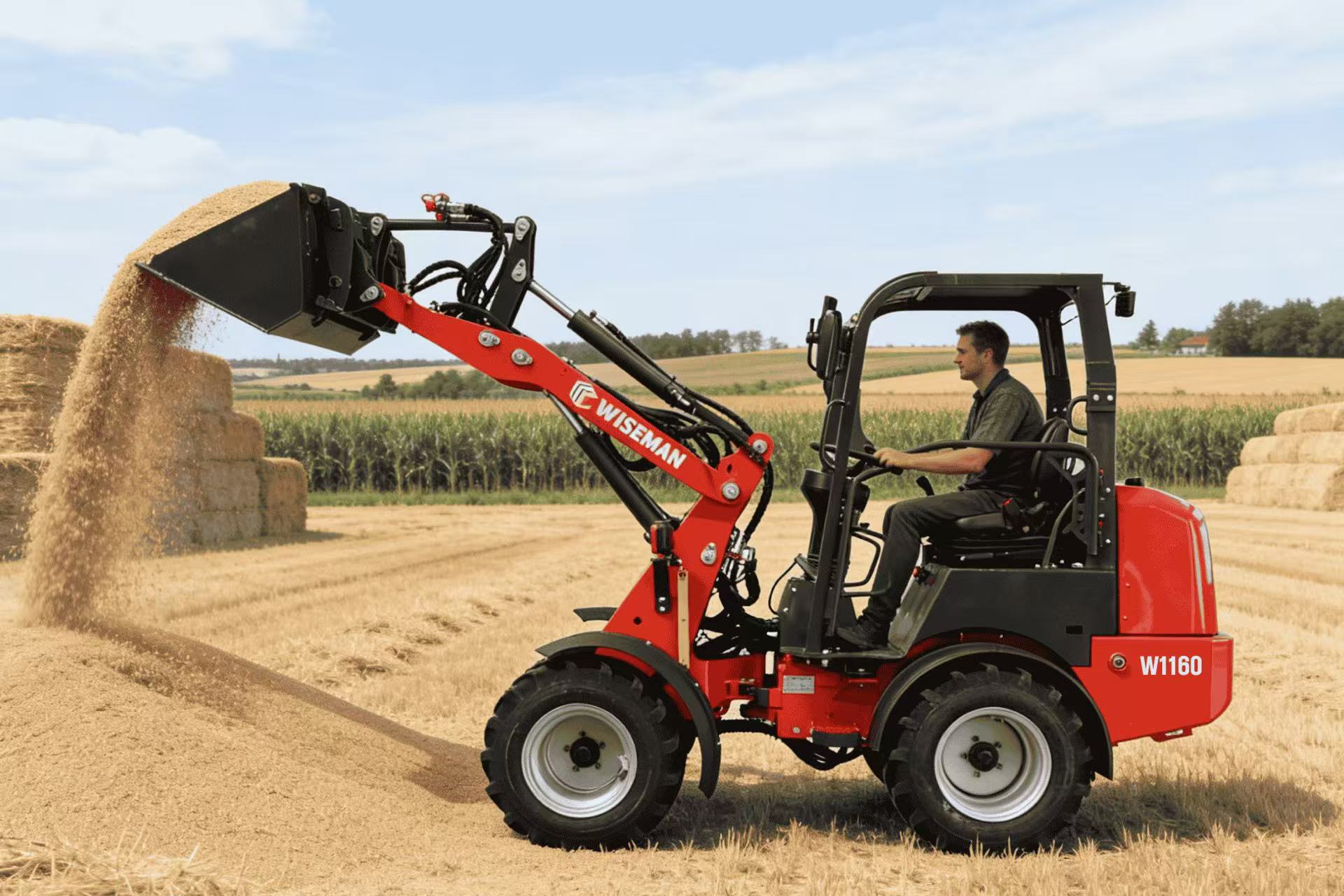

Graantransportladers voor Europese landbouwgronden Deze laders zijn ideaal voor het transporteren van geoogst graan over Europese landbouwgronden. Ze combineren een voorzichtige behandeling om het graan te beschermen met een groot laadvermogen voor bulktransport. Dankzij hun flexibiliteit kunnen ze zich aanpassen aan het terrein van de boerderij, waardoor het verplaatsen van graan naar opslag- of transportvoertuigen wordt vereenvoudigd en de werkdruk voor de boeren wordt verlicht. |
|
Technische gegevens voor de W1160 compactlader |
|
Motor |
|
Merk/model |
Perkins 403J-11 of Kubota D1105 |
Type: |
3 cilinders, waterkoeling |
Vermogen |
18,4 kW/2800 tpm |
Verplaatsing |
1,13 L |
Emissienorm: |
Eurofase V |
Aandrijfsysteem |
|
Type schijf |
Hydrostatisch |
Versnellingspook |
Elektrische, traploze transmissie (CVT) |
Reissnelheid |
0-20 km/u |
Elektrisch systeem |
|
Bedrijfsspanning |
12 V |
Batterijcapaciteit |
60 Ah |
Vermogen van de dynamo |
40 A |
Hydraulisch systeem |
|
Max.Drive Hydrauliek Werkdruk |
300 bar |
Max. aandrijfhydraulisch afvoervolume |
84 l/min |
Maximale werkdruk hydrauliek |
180 bar |
Max. werkvolume hydraulische afvoer |
32 l/min |
Hefduur van de giek |
3.1 s |
Automatische nivelleringsfunctie |
Ja |
Gewicht |
|
Bedrijfsgewicht |
1850 kg |
Kantelende lading met bak - Rechte machine: |
850 kg |
Kantelende lading met bak - machine draaibaar: |
550 kg |
Inhoud van de emmer |
0,28 m3 |
Maximale hefkracht |
1100 kg |
Bijvulcapaciteit |
|
Brandstoftank (L) |
26 liter |
Hydraulische olietank (L) |
40 liter |
Motorolie (L) |
4 L |
Koelvloeistof (L) |
12 liter |
Remsysteem |
|
Bedrijfsrem |
Transmissie Trommelrem |
Parkeerrem |
Bedrijfs- en parkeerrem in de aandrijflijn |
Bandenmaat |
31x15.5-15 |
Machineafmetingen (mm) |
|
Totale lengte inclusief bak |
3895 |
Totale lengte zonder emmer |
3065 |
Draaipunt van de bak naar het midden van de as |
520 |
Wielbasis |
1522 |
Achteroverhang |
950 |
Hoogte tot het dak van de luifel |
2210 |
Zithoogte |
1200 |
Werkbereik (mm) |
|
Totale werkhoogte |
3180 |
Max. Hefhoogte |
2740 |
Overlaadhoogte |
2385 |
Dumphoogte |
1900 |
Graafdiepte |
120 |
Totale breedte |
1300 |
Wiel spoor |
910 |
Bodemvrijheid |
221 |
Maximale draaicirkel |
2435 |
Buitenste draaicirkel |
2220 |
Binnenste draaicirkel |
880 |
Articulatiehoek |
51° |
Kantelhoek bij maximale hefhoogte |
52° |
Dumphoek |
35° |
|
1. Motor: KUBOTA D1105 (Euro 5), Optioneel: Perkins |
|
2. Hydraulisch systeem: Duitse Rexroth-pomp, Gerotor-motor, binnenlandse kleppen; 1 pomp + 2 motoren, ping-functie |
|
3. Boom-functie: Zwevende functie (optioneel) |
|
4. Bedieningssysteem: Elektronische bedieningshendels met geïntegreerde vooruit-/achteruitknoppen 5. (Hoge/lage snelheid optioneel) |
|
6. Rem-inchfunctie (optioneel) |
|
7. Stoelsensor (optioneel) |
|
8. Verlichting: Knipperlichten, LED-werklampen |
|
9. Hydraulische snelkoppeling volgens EU-norm, snelwisselbaar, maatwerk mogelijk |
|
10. Banden:31,5*15-15,5 |
|
11. Luifel: EPS, afneembaar, opvouwbaar en afsluitbaar. |
|
1. Stenen emmer Belangrijkste toepassingsscenario's Ideaal voor het verzamelen van grote stenen op landbouwvelden, bouwplaatsen en in de tuinbouw, met name voor het scheiden van stenen van fijnkorrelig materiaal zoals grond en zand. Kernfuncties Efficiënte steeninzameling: verzamelt nauwkeurig grote stenen om te voldoen aan de vraag naar steenafvoer op locatie. Zeven en sorteren: Een geïntegreerd zeefmechanisme zorgt ervoor dat fijne materialen op natuurlijke wijze terugvallen, waardoor stenen automatisch worden gescheiden. Uitstekend zicht op de werkzaamheden: biedt machinisten een helder zicht op de verzamelde stenen, wat de nauwkeurigheid bij de verwerking verbetert. |
||
Parameter |
Waardebereik |
||
Breedte |
1090 mm |
||
Capaciteit |
0,22M3 |
||
Gewicht |
112 kg |
||
2. Vork en grijp Belangrijkste toepassingsscenario's Geschikt voor het reinigen van openluchtstallen voor vee, het hanteren van ronde en vierkante balen hooi en het verwerken van los materiaal zoals groenafval en organisch afval. Kernfuncties Uitgerust met een vorksamenstel aangedreven door een enkele hydraulische cilinder, en uitgerust met vijf 600 mm lange tanden om verschillende materialen veilig vast te pakken en te transporteren. |
|
||
Parameter |
Waardebereik |
||
Breedte |
860 mm-930 mm |
||
Lengte van tanden |
600 mm-800 mm |
||
Gewicht |
155 kg - 185 kg |
||
|
3. Palletvork Belangrijkste toepassingsscenario's Ontworpen voor het vervoeren van een breed scala aan op pallets gemonteerde lading, zoals dozen en grote zakken. Kernfuncties Biedt uitzonderlijk goed zicht op de lading; voorzien van twee haken en maakt een verstelbare vorkafstand mogelijk. |
||
Parameter |
Waardebereik |
||
Lengte |
1000 mm |
||
Maximale draagcapaciteit |
2000 kg |
||
Gewicht |
160 kg - 210 kg |
||
4. Neerklapbare palletvork Belangrijkste toepassingsscenario's Maakt ruimtebesparend wegtransport mogelijk dankzij de ingeklapte tanden en is zeer geschikt voor het hanteren van diverse soorten gepalletiseerde goederen. Kernfuncties Voorzien van inklapbare vorktanden, zorgt voor goed zicht op de lading, is voorzien van twee haken en biedt verstelbare vorkplaatsing. |
|
||
Parameter |
Waardebereik |
||
Lengte |
1000 mm |
||
Maximale draagcapaciteit |
2000 kg |
||
Gewicht |
190 kg |
||
|
5. Laadhaken Belangrijkste toepassingsscenario's Gericht op het veilig hijsen en nauwkeurig positioneren van zware lasten, waaronder metalen onderdelen en apparatuurfittingen. Kernfuncties Garandeert het veilig tillen van zware voorwerpen; de draaibare haak met vergrendeling kan onder belasting vrij roteren voor nauwkeurige positionering; drie aparte hijspunten zorgen voor veelzijdig gebruik. |
||
Parameter |
Waardebereik |
||
Werklengte |
1000 mm |
||
Laadvermogen |
1,10 t |
||
